軌道測流系統
—
水利儀器儀表 - 流體控制儀表

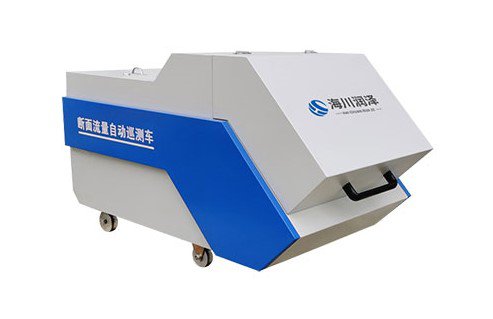

一、產品簡介
海川潤澤軌道測流系統具備水位采集、水深測量、分層流速采集、斷面面積計算、斷面流量計算、流量趨勢分析、多次流量對比、淤積趨勢分析等功能。自動測流設備無需人工參與，可每天根據設定時間自動進行測量，不受惡劣天氣影響。通過測量河道斷面流速、水位、淤積高度等數據，自動剔除無效數據并存儲，然后無線傳輸至中心站，利用軟件平臺自動進行水量計算。同時，每個測點安裝海康視頻監控，隨時查看測流車運行情況，確保設備安全。
二、主要性能
（1）測流設備需具備存儲單元，能夠存儲測流數據，避免因網絡 傳輸及電力供應中斷時造成數據丟失。
（2）測流設備可在切斷 220v 交流電的情況下獨立運行,不影響流量測量。自備電源在測量完成歸位后可自動充電，自備電源在充足電 量情況下能滿足六次測流。
（3）測流設備能夠在大風、降雨、降雪等惡劣天氣下全天候運行。電子器件全部采用防水防潮設計，金屬結構全部防銹蝕處理或為不銹剛材質。
（4）具備測量觸底裝置，能夠完成河道斷面水深及淤積深度測量。
（5）測流設備具有傾角、水平修正功能,精確完成水深測量。
（6）測流設備具備獨立自動測量水位功能。
（7）流速儀接線全部采用承插式，便于更換其他型號測流設備。 可安裝旋漿式流速儀、電磁流
速儀等測流設備。
（8）測流系統具有漏電保護及穩壓和保護裝置，避免了充電時因 電壓過高，損毀測流車。
（9）具有智能市電供電和智能光伏供電，雙電源系統，有效解決 偏遠測站無電問題。
三、技術參數
| 水深測量精度： 拉繩式：量程5M時，精度為5mm 壓力式：量程5M時，精度為3mm |
流速傳感器：旋漿流速儀（0.04～10m/s，1.5% FS） | |
流量計算：優于3% | |
控制方式：本地控制、遠程控制、手持終端控制 | |
前進速度：750 px/s | |
升降速度：≥125px/s | |
動態響應延時：≤50ms | |
單點流速測量時間：30S、60S、90S、120S（可設置） | |
電池容量：24V 45AH（工業配鋰電池） | |
充電時間：＜10小時 | |
整體功耗：待機狀態≤16W：運行狀態≤200W | |
工作時長：單次充電工作時長≥7小時 | |
無線傳輸：GPRS 11.5Kbps/ZigBee 115Kbps | |
調試接口：DB9插座，RS485,115200bps | |
應用平臺：Windows 7 64bit，Windows 10 |
五、應用領域
軌道自動測流車是一種適用于灌區渠道斷面流量測量的智能化設備，此設備適用面廣、使用方便，適用于河流、河道、灌區明渠等斷面的流量自動測量，可測量水位、水深、分層流速等多個參數。
