磁致式量水堰計
HG-CZLC系列
水庫大壩產品 - 大壩監測系統
1 用途
磁致式量水堰計適用于長期測量河流、湖泊、水庫、壩體等堰槽的水位，是監測水位及流 量變化的有效監測設備。量水堰計采用磁致伸縮傳感器作為液位測量，具有分辨率高、穩定性 好、性能可靠、響應速度快、線性測量，絕對位置輸出，非接觸式連續測量，永不磨損，傳感 器不用標定及定期維護，輸出信號為 RS485 數字量，安裝簡單方便、工作壽命長等功能，同步 測量埋設點的溫度。 磁致式量水堰計測量系統智能識別參數、智能故障診斷、云平臺手機無縫對接。
2 規格及主要技術參數
規格型號 HG-CZLC
測量范圍 0mm～2000mm(量程自選)
靈敏度 0.01mm 測量精度 0.01%F.S
測溫范圍 -40℃～+80℃
靈敏度 ±0.1℃
測溫精度 ±0.5℃
輸出信號 RS485
報文方式 自報/召測
調試方式 地址碼和波特率自設定
絕緣電阻 ≥50MΩ 儲存溫度 -30℃～+70℃
3 結構

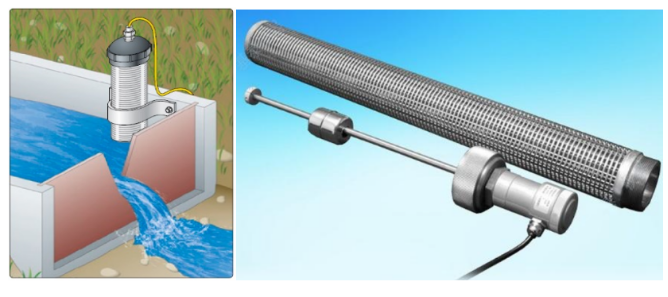

磁致式量水堰計由防污管、上端蓋、磁致伸縮液位計、水平泡、觀測電纜等組成，見下圖 所示。 磁致式量水堰計采用外殼接地雙護套雙絞屏蔽聚氨酯電纜線，有效提高了磁致式量水堰計 抗機械磨損、抗干擾、防雷擊的能力。
4 工作原理
磁致伸縮液位由測桿、電子倉和套在測桿上的非接觸磁浮球等組成，測量電路發出起始脈 沖，起始脈沖在波導管中傳輸，脈沖與磁浮球相遇，產生返回脈沖，電子拾能機構感知返回脈 沖，測量兩個脈沖之間的時間差，精確地測出液位值。
5 計算
堰槽中的水位變化量△L 與量水堰計的測量值 F 為線性關系，計算公式為： △L= K×(F－Fo) 式中：△L—堰槽中的水位變化量，單位為 mm； F—量水堰計的實時測量值，單位為 F； Fo—量水堰計的基準值，單位為 F； K—量水堰計傳感器系數，單位為 mm/F。 3.3.2 當量水堰計水位測量值△L 為正值時表示堰槽水位相對基準值升高。 3.3.3 當量水堰儀水位測量值△L 為負值時表示堰槽水位相對基準值降低。 3.3.4 在正常工作范圍內溫度的變化對傳感器測值影響甚小，經試驗測得其溫度修正系數小于 最小讀數，實際使用中不需要溫度修正。量水堰計具有智能識別功能，輸出信號為 RS485 數字 量, 直接顯示工程物理量，現場使用不需要再計算。
6 附流量計算公式：
a) 直角三角堰流量計算公式： Q =1.4× h 5/2 式中：Q—流量，單位為 m3 /s； h—堰上水頭，單位為 m。
b) 矩形堰流量計算公式： Q = m×b×sqrt(2g)×h 3/2 m =(0.402+0.054×(h/p)) 式中：Q—流量，單位為 m3 /s； b—堰寬，單位為 m； h—堰上水頭，單位為 m； p—堰頂板至堰頂距離，單位為 m。
c) 梯形流量計算公式： Q=1.86bh3/2 式中:Q—流量，單位為 m3 /s； b—堰底寬，單位為 m； h—堰上水頭，單位為 m。
7 故障排查
7.1 電纜故障排查 量水堰計接長電纜的型號為 YSPT—4P，其電阻值為 45Ω/km 左右。 用 100V 直流兆歐表或用萬用表 MΩ 檔測量(紅、黑線對綠、白線或對屏蔽線)的絕緣電阻 值，如果電阻測值非常大或無窮大，電纜可能斷開。如果電阻測值非常小，電纜可能是短路。 其表現為讀數儀測量不出讀數，可能電纜接頭進水短路或斷裂。
7.2 測量故障排除
7.2.1 量水堰計測量出現故障，應從以下幾方面檢查；
a) 檢查量水堰計和讀數儀的測量線連接是否正確；
b) 檢查電纜是否有破損和斷裂；
c) 檢查電纜接頭連接是否正常,如電纜接頭、接線端子等。
7.2.2 如果觀測數據不穩定，應從以下幾方面檢查：
a) 將屏蔽線并接到讀數儀測量線的黑線夾子上；
b) 可能電纜接頭處進水，將其剪掉，重新連接；
c) 安裝部件松動或量水堰計傾斜比較大；
d) 檢查儲液筒內是否有雜物；
e) 檢查浮球上下移動是否正常；
f) 測量數據隨時間飄，檢查浮球是否被鈣化物或青苔包裹；
g) 檢查附近是否有干擾源，如電動機、發電機、天線或交流動力電纜，遠離上述干擾源。
按以上步驟如不能排除故障，請聯系廠家咨詢。
