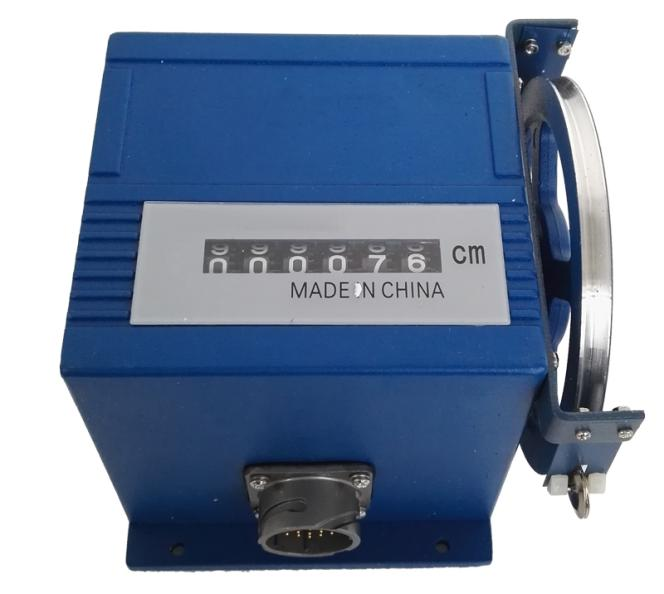

浮子式水位計
BD-FSW
水庫大壩產品 - 大壩監測系統
本儀器是以浮子感測水位，軸角編碼器編碼的機械式遙測水位傳感器。其工作原理是：在水位測站水位計井臺的測井中，安裝一個浮子，作為水位感測元件。當水位變化時，浮子靈敏地響應水位變化并作相應的漲落運動，同時把此水位漲落的直線運動借助懸索傳遞給水位輪，使水位輪產生圓周運動，并準確地將直線位移換為相應的角位移量。水位輪樞軸就是軸角編碼器輸入軸，因此，當水位旋轉的同時，軸角編碼器已將水位模擬量A轉換，并編碼成相應的數字編碼D。此數字編碼D用芯電纜并行輸出至測站顯示器，直接顯示水位。可有線遙測、數顯實時水位，供國家水文站網，或防汛、科研和用水部門的水位觀測。適用于江河、湖泊、水庫、河口、渠道、船閘、地下水及各種水工建筑物處的水位測量。
技術指標 | |
浮子直徑 | Φ15 |
分辨力 | 1cm |
測量范圍 | 40m（可定制） |
最大水位變率 | 100cm\min |
水位輪工作周長 | 32cm |
水位輪轉動力矩 | 0.015N·n |
準確度 | 10m量程時，≤±0.2%FS ＞10m量程時，≤±0.3 %FS |
平衡錘直徑 | Φ2cm |
