TDS-100M 模塊外夾式超聲波流量計
TDS-100M
水利儀器儀表 - 流體控制儀表
TDS-100M 模塊外夾式超聲波流量計
模塊式超聲波流量計廣泛應用于各種水利、自來水、工業現場中各種液體的在線流量計量。 只需將外夾式傳感器粘貼在管道表面即可完成各種液體的流量測量，與傳統流量計相比，它無需斷管斷流，安裝方便快捷，真正實現了無損安裝。

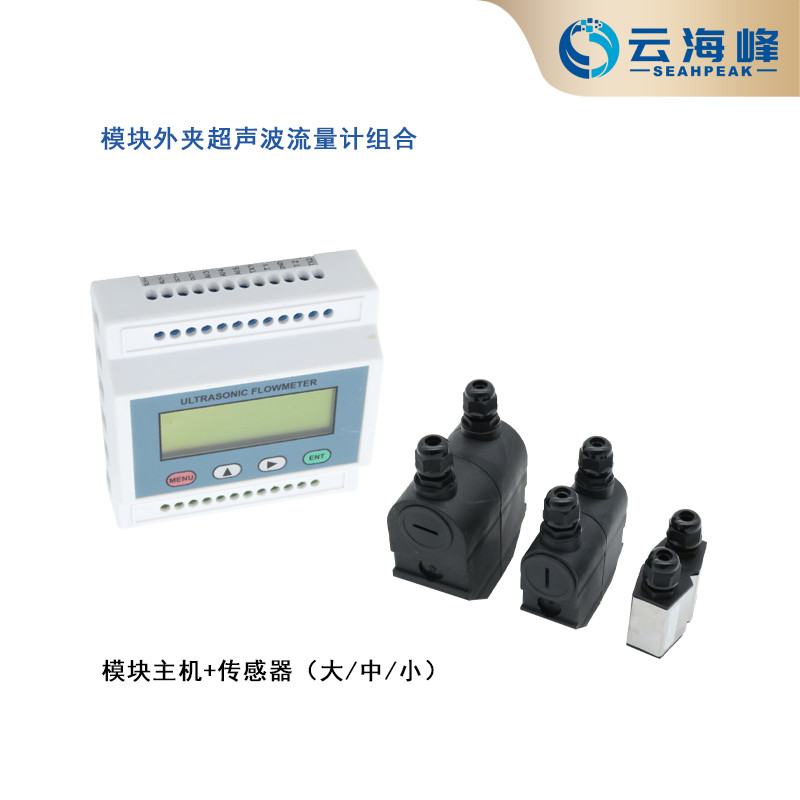

模塊外夾式超聲波流量計由模塊主機和外夾式傳感器組成。
技術特點：
1、工作電源：85-264VAC和隔離24VDC雙電源輸入接口，
2、功 耗：工作電流為50mA (不連接鍵盤顯示和蜂鳴器不響的條件下)
3、信號輸出：1路標準隔離RS485輸出，
1路隔離4－20mA或0－20mA有源輸出
1路OCT輸出 (脈沖寬度6~1000ms間可編程，出廠默認200ms) 。
1路隔離繼電器輸出，可輸出正、負、凈累計脈沖和各種報警信號
4、信號輸入：兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法）
3路4-20mA輸入可選，準確度0.1% ，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用
5、顯 示：2×10背光型漢字或者2×20字符型液晶顯示器（中英文雙語可選擇）
6、操 作：4按鍵輕觸鍵盤窗口化操作。
7、其它功能：自動記憶前512日、前128個月、前5 年的累積流量和工作狀態；自動記憶前64次上、斷電時間和流量并可實現自動或手動補加；并可以通過MODBUS協議讀出
8、防護等級：IP54
TDS-100M型 模塊外夾式超聲波流量計
性能參數
項目 | 性能/參數 | |
測 量 主 機 | 準確度 | 1.0 % 時差分辨率40皮秒 |
重復性 | 0.2% | |
最大流速 | 12m/s | |
測量周期 | 500mS (每秒2次，每個周期采集128組數據) | |
測量原理 | 超聲波時差原理，4字節IEEE754浮點運算 | |
顯示接口 | 可連接2×10背光型漢字或者2×20字符型液晶顯示器 | |
操作 | 外接4鍵或16鍵輕觸鍵盤以及PC計算機設參軟件 | |
輸入 | 3路4-20mA輸入可選，準確度0.1% ，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用 | |
兩路三線制PT100或PT1000(TDS16版)鉑電阻輸入回路，可實現熱量計量功能（焓差法） | ||
輸出 | 電流信號 ：4-20mA, 阻抗600Ω浮空，準確度0.1% 。 頻率信號 ：1-9999Hz之間任選，OCT輸出。 脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出 (其中1路脈沖寬度6~1000ms間可編程，默認200ms) 。 報警信號：雙路OCT輸出，可選近20種源信號。 數據接口：隔離RS485串行接口。 定時打印、數據輸出功能 | |
通訊協議 | MODBUS協議、M－BUS協議、FUJI擴展協議 ，推薦使用MODBUS-RTU協議或者MODBUS-ASCII協議 | |
其它功能 | 日月年累計流量自動記憶功能，上、斷電時間和流量管理功能并可實現自動或手動補加； 日月年累積數據都可以通過MODBUS協議讀出。 可編程定量控制器（可使用外部輸入信號或MODBUS指令啟動）； 1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備； 工作參數可固化到機內的FLASH存儲器中，上電時自動調出； 用戶能夠通過E-mail傳送來的代碼文件實現軟件升級 故障自診斷功能。 故障時間計時器。 | |
備用電池 | 斷電條件下， 主板使用電容放電將數據固化到flash中。 其余版本主板使用CR2032，保持10萬小時數據不丟失 | |
環境溫度 | -10℃～120℃ (大于此溫度范圍要求請與廠家聯系) | |
工作時間 | 連續 | |
電 源 | 85~264VAC/24VDC | |
傳感器 | 外夾式 | 標準S2型，適用管徑DN15～100mm 標準M2型，適用管徑DN50～700mm 標準L2型，適用管徑DN300～6000mm 高溫S2H型，適用管徑DN15～100mm 高溫M2H型，適用管徑DN50～700mm 其它廠家的傳感器 |
信號電纜 | 專用SEYV75-2屏蔽雙絞線纜，特定場合單根可加長至500 米（不推薦）。 | |
防護等級 | 傳感器IP68(可浸水工作) | |
可測管道 | 管材 | 鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。 |
襯材 | 環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。 | |
內徑 | 15mm～6000mm（π型管段式內徑可小至2毫米） | |
直管段長度 | 上游≥10D，下游≥5D，距泵出口處≥30D。 | |
測量介質 | 種 類 | 水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。 |
濁 度 | ≤20000 ppm，污水測量效果好，絕大多數污水管道可穩定測量。 | |
溫 度 | -40℃～160℃ | |
流 向 | 可對正反向流量分別計量，并可計量凈流量。 |
