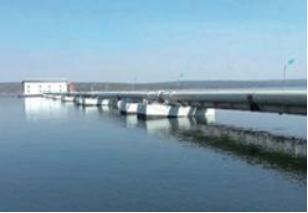

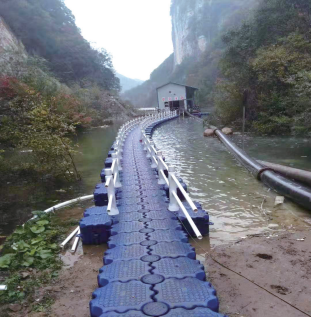

1、DHPE棧道浮塢泵站

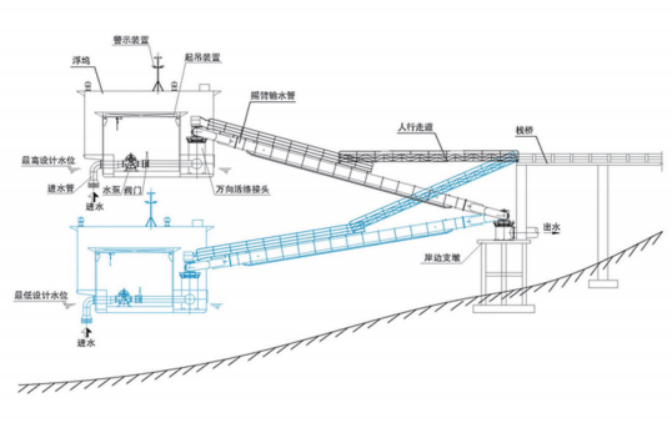

2、單臂式浮塢泵站 適用工況

1、采用萬向搖臂接頭或轉向接頭，搖臂輸水管直徑≤DN1400mm，船體錨固定位。

2、水位落差≤20米，人行走道直接安置在搖臂輸水管上。

3、多臂式浮塢泵站 適用工況

1、采用轉向搖臂接頭，搖臂輸水管直徑≤DN1400mm，水位落差≤20m。

2、風力較大或浮塢泵站不適合拋錨定位的情況下，采用主輔鋼架旋臂定位。

4、多級臂式浮塢泵站

4.1產品概述

多級搖臂式浮塢泵站主要適用于國防、市政建設、農田灌溉、江河

湖泊大流域調水以及冶金、礦山、化工、醫藥、制革、造紙、印染、電

力、自來水廠等領域的供水工程，主要適用的工況:

1、最高水位和最低水位落差大于30米;

2、岸坡較平坦，取水口的位置離岸邊距離大于50米;多級浮塢泵站

汲水量及水泵揚程按照用戶要求確定。

4.2結構組成及工作原理

多級浮塢泵站主要有:浮塢、取水泵、閥門、供水管道、起吊檢修裝置、托管系統、真空系統、消防系統、照明系統、警 示系統、救生系統、錨固系統、電氣控制系統等構成。高水位運行時，浮塢及托管系統全部浮在水面;低水位時，岸 邊部分托管系統可以擱淺。

4.3特點

(1) 采用多級搖臂式浮塢泵站可解決高水位差和取水點離岸邊的距離較遠的困難;

(2) 浮塢泵站隨著水位漲落而自動升降，水泵與吸水口的位置始終保持不變，水泵吸水口一直保持在液面以下1~2 米的位置,取出的水泥砂含量低，污物減少;

(3) 取水口具備通航條件時，采用整體泵站(DZF型)﹔不具備通航條件時，采用模塊拼裝結構的泵站( DPF型) ;

(4) 泵站穩性提高,滿足一倉進水泵站不沉的設計理念;

(5) 與土建泵房相比，無需圍堰施工，工程進度加快，工期縮短，造價降低(水位落差越大，造價節省越明顯)，且施 工簡單、安全，對周邊環境影響小;

(6) 解決了固定泵站進水管埋在水底易堵塞且難清理的困難;

(7) 安全設施齊全，使用放心可靠;

(8) 配備起吊設施，檢修保養方便。

5、移動式浮塢泵站

5.1產品概述

主要適用于各類尾礦取水、最低水位和最高水位落差超過30米，岸坡較陡，水位變化頻率低，流速較慢的工況、汲 水量及水泵揚程按照用戶要求確定。

5.2結構組成

移動搖臂式浮塢泵站主要包括浮船、水泵、閥門、供水管路、軟接頭、搖臂輸水管、可移式棧橋架等組成部分。

5.3特點

(1)適應于水位落差很大的場合，水位變化頻率低;

(2)移動搖臂式浮塢泵站隨著水位漲落而自動升降，水泵與吸水口 的位置始終保持不變，水泵吸水口一直保持在液面以下1~2米的位 置,取出的水泥砂含量低,污物減少;

(3)取水口具備通航條件時，采用整體泵站(YT型);不具備通航條件 時，采用模塊拼裝結構的泵站(YPF型);

(4)泵站穩性提高,滿足三倉進水泵站不沉的設計理念;

(5)與土建泵房相比，無需圍堰施工，工程進度加快，工期縮短，造價 降低(水位落差越大，造價節省越明顯)，且施工簡單、安全,對周邊 環境影響小;

(6)解決了固定泵站進水管埋在水底易堵塞且難清理的困難;

(7)安全設施齊全，使用放心可靠;

(8)配備起吊設施,檢修保養方便。

4、主要特點

1、適用于江河湖泊邊的各種取水工程，水位漲落變化時，浮動泵站隨著水位漲落而自動升降，水泵與吸水口的位 置始終保持不變，水泵吸水口一直保持在液面以下1-2米的位置，取出的水泥砂含量低，污物減少;

2、取水口具備通航或不通航的條件下，都能建造浮動泵站;

3、泵站穩性提高，滿足三倉進水泵站不沉的設計理念;

4、與土建泵房相比，無需圍堰施工，工程進度加快，工期縮短，造價降低(水位落差越大，造價節省越明顯)，且施工 簡單、安全，對周邊環境影響小;

5、解決了固定泵站進水管埋在水底易堵塞且難清理的困難;

6、安全設施齊全，使用放心可靠;

7、配備起吊設施，檢修保養方便;

8、搖臂接頭密封可靠，轉動靈活，密封材料終生免費更換，接頭檢修無需停機。

浮動水泵船(塢)設計選型表
